陶板幕墻歷史
陶板幕墻最初起源于德國。工程師Thomas Herzog教授于1980年代設想將屋頂瓦應用到墻面，最終根據陶瓦的掛接方式，發明了用于外墻的干掛體系和幕墻陶板，并由此成立了一個專門生產陶板的工廠。1985年第一個陶板項目在德國慕尼黑落成。在隨后的幾年中，陶板逐漸完善掛接方式，由最初的木結構最終完善到現在的兩大幕墻結構系統（有橫龍骨系統和無橫龍骨系統）。
中國的陶板市場供應有很長一段時間完全依賴從海外進口，代價是運輸成本高，供貨周期長，且安裝技術服務難以及時到位，制約了陶板在中國的推廣使用。
從2006年開始，中國人開始自行研發、生產陶板。國內原先在陶板生產領域幾乎是一片空白，現在中國的陶板生產商已經能夠向市場供應成熟產品。中國的第一塊陶板由張東東在長興制造成功,張東東被稱為中國的陶板之父.
陶板介紹
陶板是當今建筑界最新型的幕墻材料，具有環保、節能、防潮、隔音等優點。采用干掛安裝，方便更換，給設計運用提供了更靈活的解決方案。TOB陶板具有石材、玻璃、鋁合金、陶瓷板等傳統幕墻材料無可比擬的優勢，材質輕，減少了建筑體的承重量，空腔結構能夠有效降低傳熱系數，增大熱阻，使建筑起到冬暖夏涼的功效，減少能耗，內空腔結構還具有隔音降噪功能，有效維持建筑內部的寧?kù)o。陶板豐富的顏色、天然的色澤，使幕墻由單調變?yōu)榱聋惗嗖剩咚囆g(shù)感。
TOB陶板以天然陶土、陶瓷廢料等為生產原料，采用濕法擠壓成型，生產過程不會產生污水、廢渣、廢氣，粉塵少，能耗小，符合經濟與社會、人與自然相協調發展。該項目得到了政府的大力扶持，列入中央擴大內需投資項目和產業調整和振興項目，并獲國家專項資金補助。隨著陶板的大批量上市，憑借其特有的人文藝術氣息、天然的色彩、節能防噪的優勢，極大地提升了人居品味，使人居與自然更加和諧，陶板必將成為建筑幕墻的新寵和房產的新賣點。
陶板可以作為外墻建筑材料，兼具環保、隔音、隔熱、自潔等功能。陶板的空腔結構有效降低傳熱系數，增大熱阻，作為新型節能建材，建筑外墻設計的首選材料。雙層內空腔結構具有降音降噪功效，能有效的維持建筑內部空間的安靜氛圍。當消費者為建筑幕墻清洗而煩惱時，陶板已經運用雨幕原理解決了問題。陶板運用先進的技術，獨特的工藝，是陶板墻幕具備了防污的功能。同時，運用雨幕原理進行掛接安裝，使陶板幕墻具有自潔功能，無形中節省了大量的幕墻維護費用。
陶板生產
陶板是以天然陶土為主要原料，添加少量石英、浮石、長石及色料等其它成分，經過高壓擠出成型、低溫干燥及1200℃的高溫?zé)贫桑哂芯G色環保、無輻射、色澤溫和、不會帶來光污染等特點。經過燒制的陶板因熱脹冷縮會產生尺寸上的差異，經高精度的陶板專用金剛石切割鋸片機械切割后，再經檢驗合格方可供應市場。
陶板顏色
陶板的顏色可以是陶土經高溫?zé)坪蟮奶烊活伾ǔＳ屑t色、黃色、灰色三個色系，顏色非常豐富，能夠滿足建筑設計師和業主對建筑外墻顏色的選擇要求。陶板的自然質感及其永恒的陶土顏色極大的激起了業主和建筑設計師的興趣。
陶土產品分類

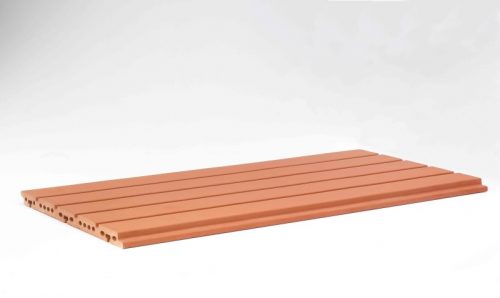

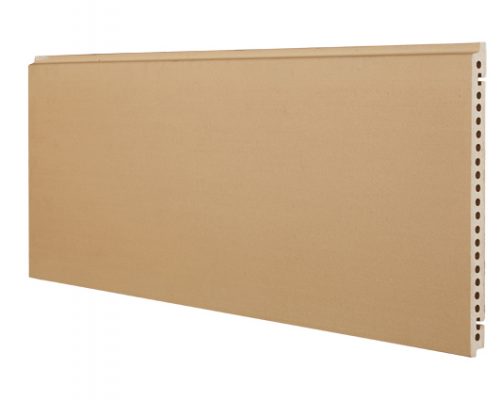

按照結構，陶土幕墻產品可分為單層陶板與雙層中空式陶板以及陶土百葉；按照表面效果分為自然面、砂面、槽面及釉面。雙層陶板的中空設計不僅減輕了陶板的自重，還提高了陶板的透氣、隔音和保溫性能。
陶板幕墻排水
陶板幕墻的等壓雨幕原理、導水板系統及封閉豎縫的安裝方法構成了幕墻完善的排水系統，并可以阻止幕墻表面沉積物的形成，進而保持幕墻表面的美觀。
陶板規格
陶板常規厚度為15mm ～ 30mm不等，常規長度為300mm 600mm 900mm 1200mm，常規寬度為200mm 250mm300mm 450mm。陶板可以根據不同的安裝需要進行任意切割，以滿足建筑風格的需要。

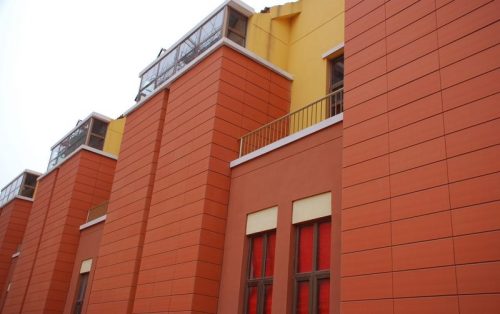

陶板幕墻安裝
陶板進入中國以后，由于中國不同于歐洲的臺風氣候及地震條件，國內的陶板技術專家對幕墻體系進行了技術革新，推出了更為適合中國環境的陶板幕墻體系。綜合來看，中國陶板幕墻具有以下特征——
1.提供開敞式和密閉式兩種防水系統解決方案。
A．開放式
開場式安裝根據等壓雨幕原理進行拼接設計，具有很好的防水功能。在接縫處不用打密封膠，可以避免陶板受污染而影響外觀效果。
B．密閉式
密閉式安裝采用陶板專用密封膠嵌縫，系統的防水功能得到更好的保障。陶板背后形成密閉的空氣層，具有更好的保溫節能功效。
2．增加安裝墊片
陶板和掛接件、掛接件與橫梁之間以柔性絕緣墊片隔開，提高系統的抗震性能，避免解決不同金屬材質之間的電解腐蝕，并可消除噪聲和變形。
3．外墻保護
陶板繼承了陶土的穩定特性。作為建筑幕墻材料，保護著建筑結構墻體免受惡劣天氣和空氣污染的侵蝕。
a.減少建筑維護成本；
b.延長建筑結構的使用壽命。
4．保溫隔音
雙層陶板具有空腔的結構，安裝時陶板背部有一定的空間，可有效降低傳熱系數。整個體系可以起到保溫和隔音功效，降低建筑能耗，節約能源。
5．背通風
建筑的濕氣可以在透過建筑墻體后被流動的空氣帶走，避免產生冷凝水，使建筑外墻保持干燥。
6．抗風壓及抗震
經過改進的陶板系統，提高了陶板幕墻抗震性，可達10度抗震設防以上，特別適合有抗風壓及抗震要求的建筑。
7.安裝豎縫膠條
封閉式安裝豎縫選用EPDM膠條，具有防水、防側移、防撞三重功能。防止大量的水進入陶板內側，防止陶板側向移位，防止相鄰陶板之間碰撞。
8.排水系統
開放式系統在每個窗口的上方、左右兩側均安裝導水板，大面積的陶板幕墻每三個樓層設置一道導水板，該導水板可將陶板內側的冷凝水和從安裝縫中滲入的微量水導流到幕墻外側。
陶板技術參數
- 接縫寬度：垂直豎縫4/8mm，橫縫6～10mm
- 透氣縫隙：2mm
- 吸?水?率：6～10%
- 干燥重量：18mm厚度≤32kg/㎡，30mm厚度≤46kg/㎡
- 系統重量：18mm厚度≤47kg/㎡，30mm厚度≤66kg/㎡
- 抗?凍?性：經100次循環凍融后無裂
- 破壞強度：18mm厚度4.01KN，?30mm厚度6.64KN
- 防火性能：防火等級為A1
- 耐酸堿性：UA級
- 收?縮?性：無
- 抗紫外線：優
- 抗?震?性：超過10度抗震設防
- 風壓試驗：達到9kPa無破壞
- 斷裂模數：18mm平均16.5Mpa，最小14.4 Mpa；30mm平均18.5Mpa，最小18.0Mpa
- 聲學功能：減少噪音9dB以上
陶板對陶瓷行業有不小的貢獻，是今后產業提升的方向，也是符合國家“十二五”產業政策的方向，是一種突破性的產品，應該歸類為功能性的陶瓷。因?yàn)樗哂泄δ苄缘耐黄疲汗?jié)能減排、隔熱，隔音等。目前在中國實現了大型自動化陶板生產線生產模式。
目前，由于國內許多大中城市的建筑物外觀墻面呈現老化狀態，二次裝修都處在一個時間節點上，且大都采用節能低碳的新型材料。由于陶板的重量至少比石材減少三分之一等方面的優勢，目前在歐洲已普遍使用。國內市場，石板材資源日益稀少，加上資源保護的限制，我們相信未來十年，這種節能低碳的陶板也將成為國內建筑材料的主流產品。陶板被用作上海世博園的墻面裝飾。因此以低碳、節能的新生陶板，以其空腔結構、隔音隔熱、重量輕的特點將成為市場新寵且供不應求。

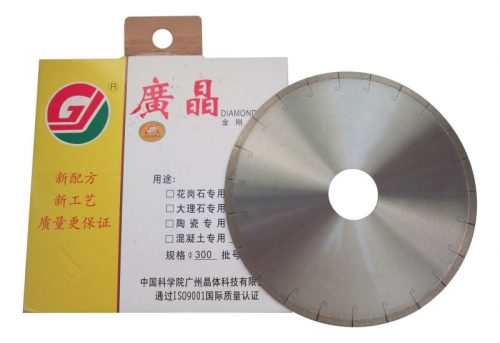

廣州晶體科技有限公司在九十年代就投入力量研發、生產出了陶板專用的金剛石切割鋸片，經由經銷商，出口到歐洲。近幾年中國的陶板生產線在解決機械設備自行制造成功的基礎上，開始大規模地上馬，特別是福建晉江一帶，形成了以TOB為首的陶板產業群，“廣晶牌”陶板專用的金剛石切割鋸片以多年的技術積累，以其鋒利、耐用、切邊效果好的特點，深受用戶的好評和喜愛，為中國陶板產業的快速發展貢獻自身的力量。
